Trappes de visite coupe-feu

L'importance des trappes de visite coupe-feu

Les trappes de visite coupe-feu sont des éléments indispensables dans toute installation de gaines staff et de conduits coupe-feu. Elles permettent d'accéder à l'intérieur des gaines techniques pour les opérations de maintenance, d'inspection et de contrôle, tout en préservant la continuité de la protection incendie.

Une trappe de visite non coupe-feu ou mal installée constitue un point de faiblesse dans le compartimentage du bâtiment. En cas d'incendie, les flammes et les fumées peuvent se propager par cette ouverture non protégée, compromettant l'ensemble du système de protection passive. C'est pourquoi la réglementation impose que les trappes intégrées aux gaines coupe-feu présentent un classement de résistance au feu au moins équivalent à celui de la gaine.

Gamme de trappes EXTHA

EXTHA propose une gamme complète de trappes de visite coupe-feu couvrant tous les besoins, du classement EI 30 au classement EI 120 :

Trappes standard

Notre gamme standard comprend des trappes dans les dimensions les plus courantes, disponibles en stock pour une livraison rapide :

• 300 x 300 mm : inspection visuelle et passage de bras pour interventions légères
• 400 x 400 mm : accès pour maintenance courante et nettoyage
• 500 x 500 mm : accès élargi pour interventions sur équipements
• 600 x 400 mm : format rectangulaire adapté aux gaines étroites

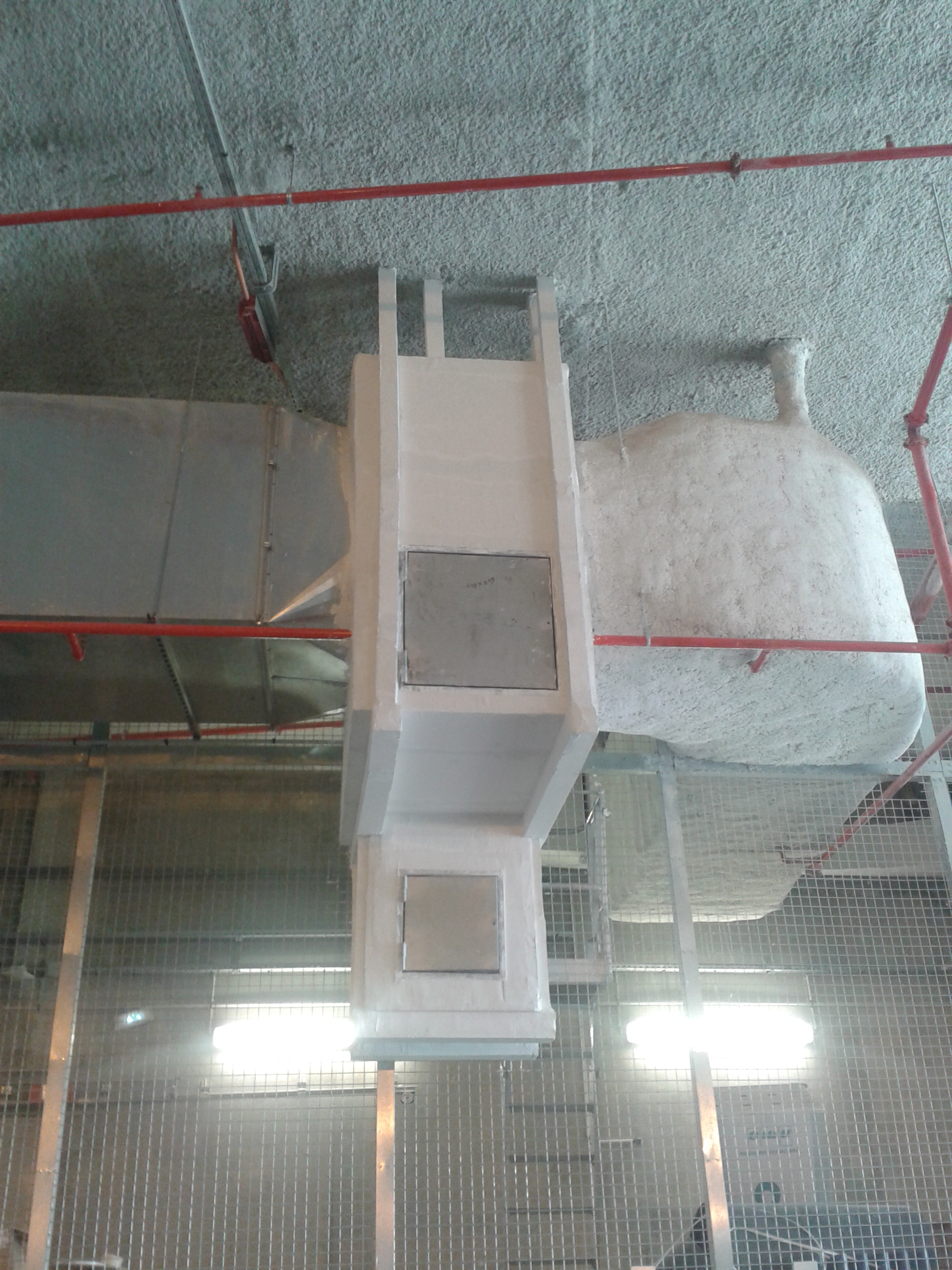

Toutes les trappes standard sont livrées avec leur cadre de pose, leurs charnières coupe-feu et leur système de verrouillage. Elles sont prêtes à être intégrées dans les gaines staff en plaques EXTHAMAT.

Trappes sur mesure

Pour les projets nécessitant des dimensions spécifiques ou des configurations particulières, EXTHA fabrique des trappes sur mesure dans son usine de Groslay. Les délais de fabrication sont courts grâce à notre outil de production dédié. Les trappes sur mesure sont disponibles dans les classements EI 30, EI 60 et EI 120.

Classements de résistance au feu

• EI 30 : 30 minutes de résistance au feu, adaptée aux bâtiments d'habitation et aux ERP de catégories inférieures
• EI 60 : 1 heure de résistance au feu, pour les ERP de catégories intermédiaires et les bâtiments d'habitation de hauteur moyenne
• EI 120 : 2 heures de résistance au feu, pour les IGH, les ERP de 1ère et 2ème catégorie et les conduits de désenfumage

Le choix du classement dépend du classement de la gaine dans laquelle la trappe est intégrée. Pour vous aider dans ce choix, consultez notre article EI 60 vs EI 120 : quelle résistance au feu choisir ?

Installation et mise en oeuvre

L'installation des trappes de visite EXTHA suit un processus simple mais rigoureux :

1. Découpe de l'ouverture : réalisation de l'ouverture dans la plaque EXTHAMAT aux dimensions du cadre de la trappe
2. Pose du cadre : fixation du cadre métallique dans l'ouverture à l'aide de vis et de colle EXTHAFIX
3. Jointoiement : application d'un enduit coupe-feu autour du cadre pour assurer l'étanchéité
4. Vérification : contrôle de l'ouverture et de la fermeture, vérification du verrouillage

Des plans de principe détaillés sont fournis avec chaque commande. Consultez également la page 12 de notre catalogue produits pour les spécifications complètes.

Conformité et certifications

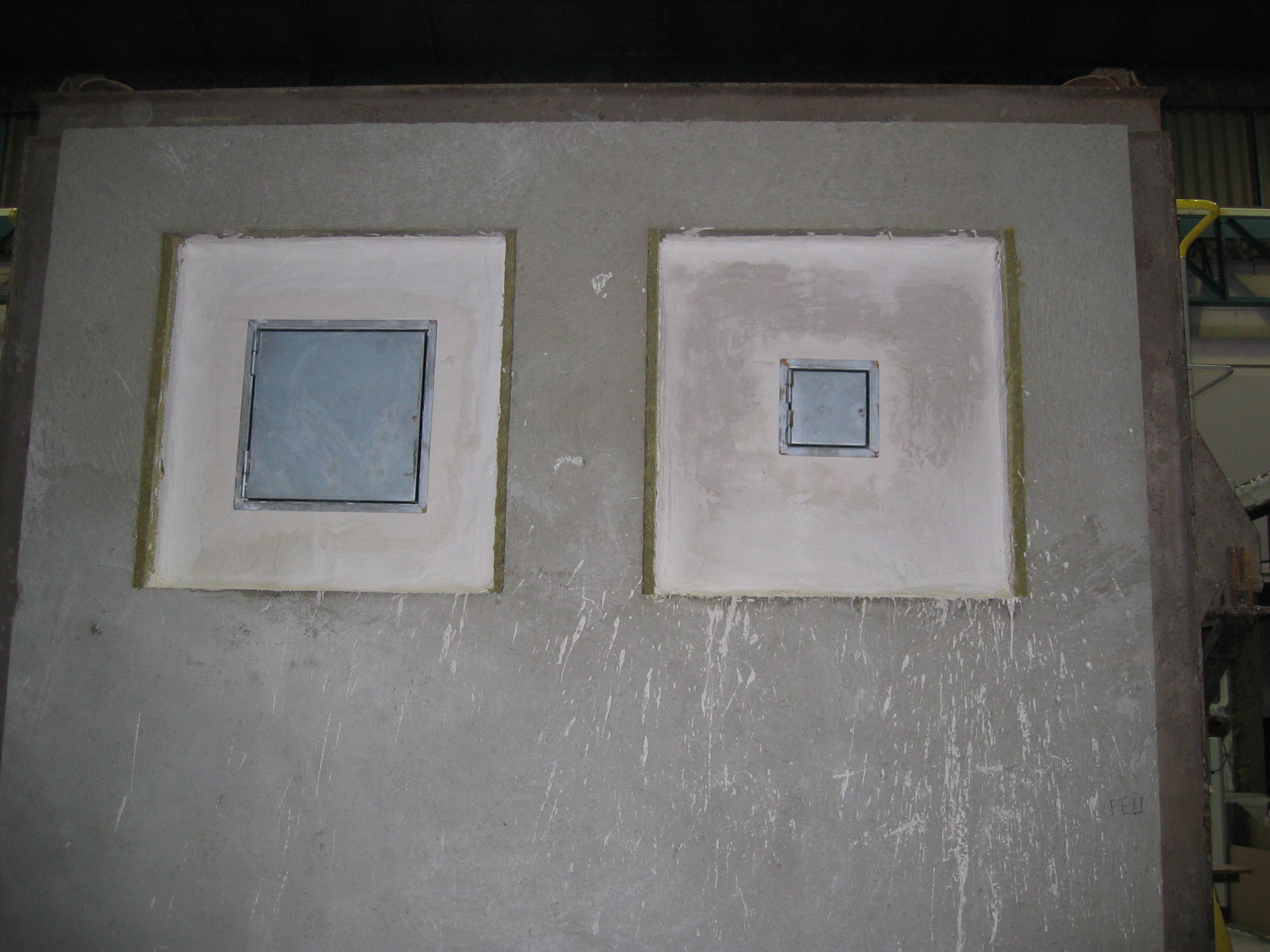

Les trappes de visite EXTHA sont testées conformément à la norme EN 1634-1 (résistance au feu des portes, volets et fenêtres). Les procès-verbaux d'essai couvrent les différentes configurations de pose (horizontale, verticale) et les différents classements (EI 30, EI 60, EI 120).

L'ensemble de la documentation technique est disponible dans notre espace téléchargements.
